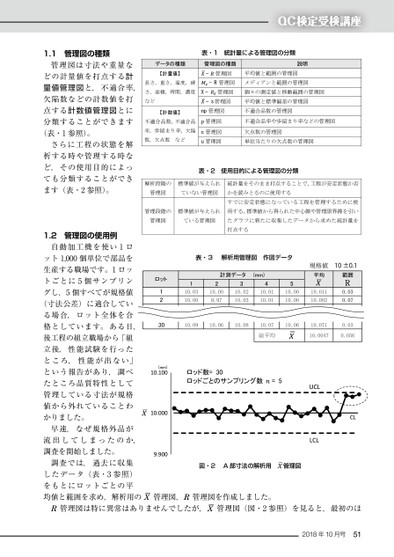

2018年10月号511.1管理図の種類管理図は寸法や重量などの計量値を打点する計量値管理図と,不適合率,欠陥数などの計数値を打点する計数値管理図とに分類することができます(表・1参照)。さらに工程の状態を解析する時や管理する時など,その使用目的によっても分類することができます(表・2参照)。1.2管理図の使用例自動加工機を使い1ロット1,000個単位で部品を生産する職場です。1ロットごとに5個サンプリングし,5個すべてが規格値(寸法公差)に適合している場合,ロット全体を合格としています。ある日,後工程の組立職場から「組立後,性能試験を行ったところ,性能が出ない」という報告があり,調べたところ品質特性として管理している寸法が規格値から外れていることわかりました。早速,なぜ規格外品が流出してしまったのか,調査を開始しました。調査では,過去に収集したデータ(表・3参照)をもとにロットごとの平均値と範囲を求め,解析用の管理図,管理図を作成しました。管理図は特に異常はありませんでしたが,管理図(図・2参照)を見ると,最初のほQC検定受検講座表・3解析用管理図作図データ図・2A部寸法の解析用管理図総平均計測データ(MM)平均ロット範囲規格値R1230ロッド数=30ロッドごとのサンプリング数=5データの種類管理図の種類説明【計量値】長さ,重さ,温度,硬さ,面積,時間,濃度など̅-管理図平均値と範囲の管理図-R管理図メディアンと範囲の管理図X-管理図個々の測定値と移動範囲の管理図̅-S管理図平均値と標準偏差の管理図【計数値】不適合品数,不適合品率,歩留まり率,欠陥数,欠点数などNP管理図不適合品数の管理図管理図不適合品率や歩留まり率などの管理図C管理図欠点数の管理図U管理図単位当たりの欠点数の管理図解析段階の管理図標準値が与えられていない管理図統計量をそのまま打点することで,工程が安定状態か否かを読みとるのに使用する管理段階の管理図標準値が与えられている管理図すでに安定状態になっている工程を管理するために使用する。標準値から得られた中心線や管理限界線を引いたグラフに新たに収集したデータから求めた統計量を打点するデータの種類管理図の種類説明【計量値】長さ,重さ,温度,硬さ,面積,時間,濃度など̅-R管理図平均値と範囲の管理図-R管理図メディアンと範囲の管理図X-管理図個々の測定値と移動範囲の管理図̅-S管理図平均値と標準偏差の管理図【計数値】不適合品数,不適合品率,歩留まり率,欠陥数,欠点数などNP管理図:不適合品数の管理図管理図:不適合品率や歩留まり率などの管理図C管理図:欠点数の管理図U管理図:単位あたりの欠点数の管理図解析段階の管理図標準値が与えられていない管理図統計量をそのまま打点することで,工程が安定状態か否かを読みとるのに使用する管理段階の管理図標準値が与えられている管理図すでに安定状態になっている工程を管理するために使用する。標準値から得られた中心線や管理限界線を引いたグラフに新たに収集したデータから求めた統計量を打点する表・1統計量による管理図の分類表・2使用目的による管理図の分類’18年_10月号_連載講座_9.7.INDD5118/09/1112:07
| <
|
>>
